Abbiamo visto prima la Modifica Quansheng UV-K5 usando il firmware FAGCI, poi il Firmware IJV per Quansheng UV-K5 (un firmware tutto italiano!), mentre oggi vi parlo della modifica definitiva, una modifica sicuramente più invasiva delle precedenti ma che consente di utilizzare il quansheng in SSB in HF come un vero e proprio transceiver (quasi) professionale!
Materiale occorrente
- Quansheng UV-K5(8) o Quansheng UV-K6 (link: Amazon 1 – Amazon 2 (con cavo di programmazione))
- Scheda FPC SI4732 V5 (link: Aliexpress)
- Cercate la V5, richiede meno saldature e meno interventi sul circuito, con un grande risparmio di tempo!
- Cavo di programmazione (link: Amazon)
Modifica hardware
1. Disclaimer
Come al solito, la modifica richiede una certa manualità con il saldatore e mano ferma, se fate danni alla vostra radio non ritenetemi responsabile grazie 🙂
2. Smontare la radio
Smontare la radio è piuttosto semplice, basta rimuovere la ghiera di regolazione del volume e la batteria, poi con un cacciavite si fa leva nella parte inferiore e si apre il guscio
Con molta delicatezza va sfilata la parte metallica facendo attenzione a non strappare i cavi dell’altoparlante (come ho fatto io HI!)
3. Smontare il led superiore
Con tanta pazienza bisogna ora togliere il led superiore, se avete mano ferma ed un buon saldatore si riesce a togliere anche senza smontare il display, se invece avete paura di fare danni meglio smontare il PCB dalla base metallica, sganciare il display e dissaldare il led in sicurezza
4. Allargare il foro del led
Al posto del led dovremo installare il connettore SMA, bisognerà quindi allargare il foro di circa 1mm, uno sbavino o una punta del trapano aiutano
5. Fare spazio per il connettore SMA
Con un Dremel o altro utensile simile bisogna scavare di un millimetro circa la plastica superiore per fare si che il connettore SMA sia piatto rispetto alla scocca, questo servirà per evitare di danneggiare il display

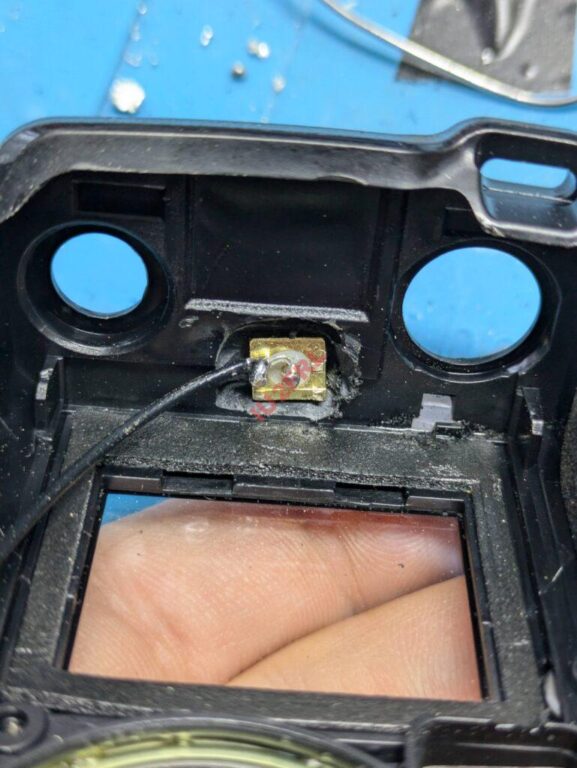

6. Saldare il connettore SMA
Una volta che il connettore rimane in posizione possiamo saldare il cavo fornito con il kit e orientarlo in modo da non fargli fare curve secche
7. Dissaldare il chip delle memorie
Il prossimo passo è quello di staccare la EEPROM che useremo come ancoraggio per il nostro circuito, si tratta di un SMD a 8 pin, non impossibile da rimuovere
8. Installazione del circuito
Il circuito va posizionato al centro del PCB della radio, allineando accuratamente i pin della EEPROM che abbiamo appena scollegato, i punti di saldatura sono pochi ma bisogna fare attenzione a non fare danni
Ci sono nella parte alta e a destra due punti da saldare a massa, gli 8 piedini e poi un filo di alimentazione che dobbiamo prelevare da un transistor li accanto
Usando un filo sottile non è un lavoro impossibile, basta anche qui un po’ di pazienza e flussante
8. Chiusura della radio
Se tutto è andato a buon fine possiamo finalmente risaldare i cavi del altoparlante e avvolgere meglio possibile il coassiale, per poi richiudere il tutto
Modifica software
La modifica non è niente di diverso dalle precedenti, accendiamo la radio tenendo premuto il tasto laterale per mandarla in modalità boot, colleghiamo il cavo al PC e poi tramite il sito web https://egzumer.github.io/uvtools/ possiamo scaricare il nuovo firmware che trovate qui sotto.
- Firmware: CEC_05.HF.packed
Test
Possiamo ora accendere la radio, e se tutto è andato bene, tenendo premuto il tasto 0 possiamo attivare la modalità HF!
Manuale e informazioni aggiuntive
Il manuale di utilizzo lo si trova al link: http://www.hamskey.com/2024/04/introduction-to-uv-k5-hf-05-fullband.html
