Premessa importante, leggi bene!

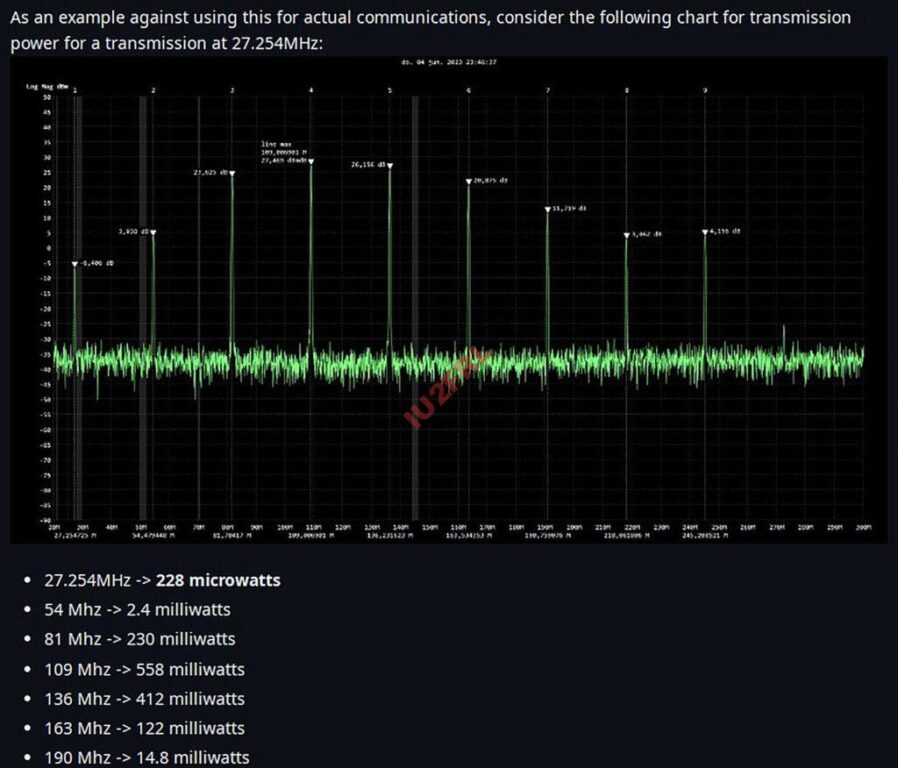

Nonostante sia possibile ricevere e trasmettere da 18 a 1300MHz, questo non significa che lo si debba fare! La circuiteria interna della radio è progettata per trasmettere a 144 e 430MHz, su qualsiasi altra frequenza usciranno più armoniche che portante! Quindi, non trasmettete mai con questa radio al di fuori dei 2m e 70cm per evitare guai molto seri!
Materiale necessario
- Quansheng UV-K5: Link Amazon
- Cavo di programmazione (stesso del Baofeng): Link Amazon
- Firmware modificato (link più in basso)
Scaricare il firmware
Il firmware di oggi si trova alla pagina dello sviluppatore, accessibile tramite questo link: https://www.universirius.com/preppers/quansheng-uv-k5-manuale-del-firmware-ijv/, basta cliccare sul tasto Firmware X.XX nella sezione “Scaricare il Firmware-IJV” ed avremo lo zip con tutto il necessario.
Per comodità riporto l’ultimo firmware disponibile ad oggi: firmware_IJV 2.9R5
Installazione dei driver seriali
Qui il processo è leggermente diverso a seconda del cavo usato, il più comune è il PL2303 clone, per tale dispositivo il driver di Windows riporterà qualcosa tipo “Impossibile avviare il dispositivo – Errore 10”, per superare il problema basta installare il driver che trovate qua sotto
Link al driver modificato (versione 64 bit): IO-Cable_PL-2303_Drivers-Generic_Windows_PL2303_Prolific
Dopo aver disinstallato il driver esistente ed installato il nuovo possiamo riavviare il PC e collegare l’interfaccia
Backup della calibrazione
Non tutti i dispositivi sono identici, un passo molto importante è quello di fare il backup dei valori di calibrazione in modo da recuperarli se necessario, la procedura è molto semplice.
- Scaricare il software per il backup da qui: k5prog_win_v1.27
- Accendere la radio normalmente
- Collegare il cavo alla radio e poi al PC
- Avviare il programma scaricato al punto 1
- Premete il pulsante “Read configuration” e salvare il file in un luogo sicuro
- Premere il pulsante “Read calibration” e salvare anche questo file
I files di configurazione sono ovviamente diversi per ogni radio, recuperarne uno a caso su internet non ti aiuterà in caso di disastri!
Mettere la radio in modalità ripristino
Nota: prima di iniziare l’aggiornamento, assicuriamoci che la batteria sia completamente carica!
Ora che abbiamo salvato tutto il “materiale prezioso” siamo pronti alla modifica vera e propria, il primo passo è quello di mettere la radio in modalità “aggiornamento firmware”, per fare ciò dobbiamo:
- Inserire il cavo di programmazione nel PC (senza attaccarlo alla radio!)
- Accendere la radio tenendo premuto il pulsante del PTT
- Collegare il cavo alla radio

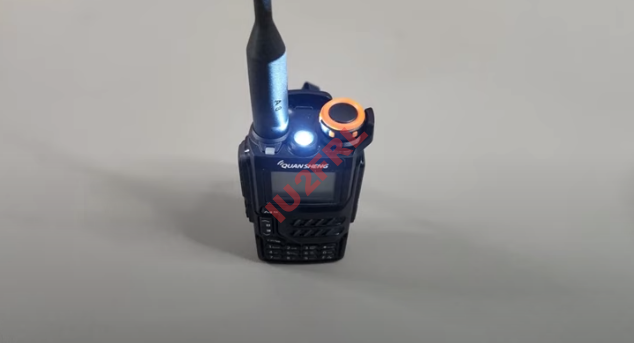

se abbiamo fatto la procedura correttamente, il led superiore dovrebbe rimanere acceso fisso con il display completamente spento
Download del firmware
Qui esistono due opzioni: il download via web o il software su PC, vediamo entrambe.
Metodo 1: aggiornamento via web (consigliato)
Questo è il metodo più semplice perchèp non richiede alcun software da installare sul PC ma basta visitare una pagina web
- Aprire la pagina web di uvtools: https://egzumer.github.io/uvtools/
- Tramite il tasto “Browse” selezionare il file .bin scaricato all’inizio della guida
- Premere “Flash firmware”
- Il browser dovrebbe automaticamente mostrare una piccola schermata in cui dobbiamo scegliere la porta COM cui è attaccata la radio
- Diamo conferma per la porta seriale e attendiamo qualche istante per completare la procedura, la radio dovrebbe avviarsi automaticamente
Metodo 2: aggiornamento tramite PortableRadioUpdater
- Scaricare il programma da qui: AnonymPSUpdater_Setup_EN
- Avviare il programma sul PC
- Selezionare la porta COM cui è collegata la radio
- Premere “Connect” per inizializzare la radio
- Selezionare il file .bin scaricato prima
- Premere “Update”
- Attendere la procedura
Reset della configurazione iniziale
Indipendentemente dalla metodologia con cui abbiamo aggiornato il firmware, è obbligatorio fare il reset della CPU della radio
- Accendere la radio tenendo premuto il tasto PTT e EXIT
- Attendere il completamento della procedura
Scaricare memorie sulla radio
Il software usato per gestire le memorie è CHIRP (download link), dovremo solo caricare un modulo aggiuntivo in fase di avvio
Attivazione modalità sviluppatore
Una volta aperto CHIRP dovremo andare nel menù “Aiuto” e selezionare “Modalità sviluppatore”. Ora dovremo chiudere e riaprire CHIRP.
Caricamento modulo custom IJV

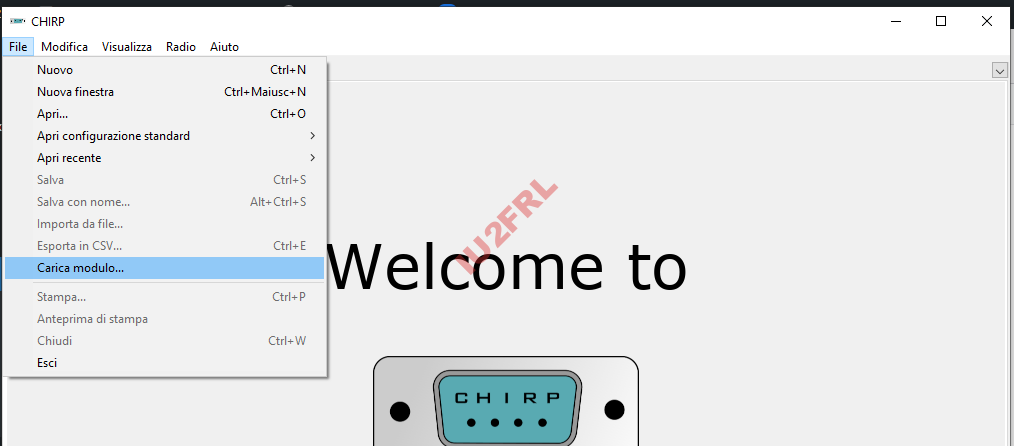

Poiché stiamo usando un firmware custom, dobbiamo importare la definizione delle memorie ogni volta che vogliamo leggere o scrivere dati dalla radio, per fare questo dobbiamo aprire il menù “File” e selezionare “Carica modulo”, qui dobbiamo caricare il file “uvk5_IJV_v2.9R5_jh11i1.py” contenuto nello ZIP scaricato sopra (il file si trova insieme al firmware)
Lettura delle memorie
Una volta caricato il modulo possiamo andare nel menù “Radio” e selezionare “Carica dalla radio”, qui dobbiamo scegliere la porta COM a cui è connessa la radio e nel menù “Modello” bisogna selezionare “UV-K5 IJV”, possiamo poi premere OK per caricare i dati dalla radio.
Scrittura delle memorie
La procedura è la stessa della lettura, dopo aver caricato il modulo dobbiamo solamente selezionare “Radio” e poi “Scrivi sulla radio”, selezionare sempre “UV-K5 IJV”, possiamo poi premere OK per caricare i dati sulla radio.
Informazioni sul firmware IJV
Le informazioni che seguono sono prese direttamente dallo sviluppatore e potete trovarle all’interno dello ZIP contenente il firmware, ve le riporto per comodità
Changelog
31-02-24 Aggiornato Modulo Chirp eliminate le voci VFO associate alle bande ( inutili )
31-01-24 Aggiornato Modulo Chirp
V2.9 R5 30-01-24
----------------------------------------------------------------------------------
**** ATTENZIONE INSTALLARE SOLO CON K5PROG ****
- aggiunto Squelch differenziato per singolo VFO
- il cambio dello squelch da pulsanti laterali adesso salva l'ultimo valore.
- aggiunta visualizzazione Frequenze e codici toni CTCSS e DCS nel VFO Singolo
- accorpate sigle VFO per recuperare spazio
V2.9 R4 27-01-24
----------------------------------------------------------------------------------
- aggiunto blocco/sblocco tastiera in scansione
- evitato blocco automatico tastiera se si e' dentro il menu
- ripristinato scrambler e compander solo in FM in altri tipi di modulazioni non funziona.
- verifica immediata scrambler in ricezione da menu.
- risolto il Bug del Vox in AM e DSB
- aumentato il timeout del Vox da 1 secondo a 2 secondi.
V2.9 R3
----------------------------------------------------------------------------------
- Modificati tempi per TxTOT e Beacon
- aggiunto preavviso TxTOT a 10 e 5 secondi prima della chiusura
- modificate funzioni del tasto EXIT attive adesso solo per VFO
- Attivato VOX anche per le altre modulazioni tranne CW
- attivato scrambler anche su altre modulazioni tranne CW
- corretta l'impostazione dei livelli del VOX
- ritardata attivazione del VOX all'avvio.
- Aggiunta visualizzazione FM Lock in FM 88-108
- Corretta indicazione del Beacon Attivo nel VFO
- aggiunta protezione per salvaguardia dati su eeprom in caso di batteria scarica.
- ripristinata tensione batteria nel menu INFO *
* ( considerate il valore come indicativo, a causa delle tolleranze costruttive puo' non essere esatto,
e dati i precedenti su questo non sento ragioni prendetelo cosi' com'e' e se non vi sta bene non lo guardate ).
- riaggiustata la scala batteria 4 tacche > 8V poi decresce 0.25V (circa) ogni tacca. **
** ( questa scala è una mia impostazione non si faranno variazioni di nessun tipo, vedi nota precedente )
V2.9 R2
----------------------------------------------------------------------------------
- Aggiunta funzione Beacon nel Menu che consente la ripetizione del messaggio in CW
- modificati i tempi per TOT e Beacon
- modificata voce menu da QRZ a QRA
- Aggiunta voce al Menu 18 per visualizzazione Notturna del display
- Il contenuto del vfo viene salvato quando si passa da Memoria a VFO
- modificata visualizzazione iniziale scegliendo la voce MESSAGE da PONMSG vengono visualizzati 3 campi anziche' 2
* Nominativo
* Scritta 1
* Scritta 2
- modificata anche visualizzazione iniziale tipo firmware con aggiunta della versione
- eliminata scelta di visualizzazione del solo nominativo
- corretto bug illuminazione display con preset
- eliminate dal menu le voci inutili Slist 1,2 e SAdd 1,2
- corretto bug su trasmissione CW e REGA con blocco Tx
- corretto bug passaggio tra mem a vfo con shift per ponti attivo
- corretto bug Clear VFO con shift attivo
V2.9 R1
----------------------------------------------------------------------------------
- Corretta la spaziatura extra nel nominativo nella trasmissione automatica CW
- ritoccati i tempi nella trasmissione automatica CW
- corretto BUG menu 19 dopo Reset VFO
- aggiunto blocco trasmissione automatica CW con pulsante PTT
V2.9
----------------------------------------------------------------------------------
- Inserita funzione chiamata Automatica CW ( con QRZ ) con visualizzazione dei
caratteri trasmissi sui display.
- Inserita nuova funzione ( CALL CW ) nelle associazioni pulsanti laterali
- inserito campo QRZ nel menu servizi
- inserita voce menu PONMSG per visualizzazione QRZ all'avvio
- aggiunto step 9 Khz
- aumentata a 5 elementi la lista degli step brevi
- attivata chiamata selettiva di gruppo in DTMF
- aggiunto ritorno a OFF immediato con tasto 0 in immissione CTCSS
- eliminata voce attivazione Scrambler dal menu servizi
- corretto passo 8.33 si riallinea 25 Khz
V2.8d
----------------------------------------------------------------------------------
- Migliorata Modulazione AM e DSB
- ripristinato funzionamento micbar in AM,SSB e CW
- aggiunta selettiva CCIR-1 a 100 ms ( CCIR-1F = 50 ms )
- rese piu' silenziose tutte le operazioni in monitor eliminati i click fastidiosi.
- migliorata visualizzazione DTMF Live
- corretto BUG su calibrazione frequenza
- corretto bug su dual watch all'avvio.
- corretto smeter in doppia visualizzazione
- corretto bug su Xrit e Monitor attivo
- correzione BUG cambio AGC con memoria attiva
- correzione bug su Chiamata selettiva DTMF
b - correzione sovrapposizione Smeter con dbM
c - corretto bug invio DTMF da tastiera in trasmissione
c - corretto bug su ascolto in FM ( blocco dei tasti laterali )
d - corretta selettiva CCIR-1 ( 100 ms )
V2.7
----------------------------------------------------------------------------------
- inserite lettere su codici selettive : OWN ID , UPCODE, DWCODE
- inserito tono Custom su CTCSS
- inserita Calibrazione Frequenza per CW e SSB
- corretto problema blocco tastiera su FM 88-108
- ripristinata status line su FM 88-108
- corretto bug sulle selettive
- corretto bug sul cambio banda
V2.6 R4
----------------------------------------------------------------------------------
- Eliminato fastidioso click su cambio frequenza con monitor attivo.
- correzioni varie
Risoluzione problemi
PROBLEMI CON CHIRP :
Ricordo che il modulo allegato e' sperimentale e non definitivo,
non sara' compatibile al 100% ma meglio di quello originale c'e'.
----------------------------------------------------------------------
PRIMA INSTALLAZIONE
- effettuare necessariamente un Reset VFO ( PTT + EXIT ) in accensione
- entrare nel menu servizi ( PTT + Lat1 ) in accensione
- controllare le impostazioni del menu :
- menu ChDisp = NAME + FREQ
- menu BLTIME = ... scegli tu
- menu BLMode = RXTX
- menu BEEP = ... scegli tu
- menu TAILTE = ON
- menu LMon = ON
- menu DIG ID = OFF
- menu DIGSRV = OFF se non usi selettive
- menu BatSav = OFF
- menu Satcom = OFF
- menu UpConv = OFF
- menu servizi
- menu F LOCK = OFF
- menu TXP EN = ON
----------------------------------------------------------------------
LA RADIO E' SORDA
Se nonostante il reset VFO si hanno problemi di ricezione controllare che :
- se si proviene da un altro tipo di firmware ripristinare il backup del file di calibrazione originale.
- l'antenna sia funzionante ( magari provarne un'altra )
- se si sta utilizzando un altro tipo di antenna che non sia il gommino classico ( antenne telescopiche, esterne, base magnetica ecc. ) si devono usare necessariamente i filtri o BP o NOTCH 88-108 altrimenti si peggiora l'ascolto.
- non ci siano sorgenti di disturbo nelle vicinanze ( anche un PC puo' generare segnali forti )
provare a regolare il gain :
- disabilitare il dual watch
- impostare FM
- mettere la radio in monitor, non e' importante dover ricevere qualcosa.
- premere a lungo il tasto 1 ( deve comparire F nella riga in alto del display )
- regolare il gain con le frecce, portare il valore al massimo e da li' scendere 10 punti sotto
- premere a lungo M per memorizzare il valore.
----------------------------------------------------------------------
NON RIESCO AD INSERIRE LA FREQUENZA MI TORNA SEMPRE ALLO STESSO VALORE
- questo firmware e' differente dagli altri ha bisogno di una cifra in piu' all'inserimento ad esempio : 145 000 0
----------------------------------------------------------------------
MI COMPARE TX DISABLE
- se lo vedi dopo l'aggiornamento non hai seguito correttamente la procedura di installazione ( vedi sopra )
- con F + 6 si disabilita completamente la trasmissione ( controlla se per errore hai digitato questa sequenza )
----------------------------------------------------------------------
LO SQUELCH RIMANE SEMPRE APERTO
- fate attenzione di non aver inserito filtro stretto N- lo squelch diventa piu' sensibile.
- probabilmente c'e' una forte sorgente di disturbo nelle vicinanze.
----------------------------------------------------------------------
LA RADIO IN RICEZIONE CON SEGNALI FORTI VA AD INTERMITTENZA
- sicuramente avete attivato il SATCOM...questo deve essere utilizzato esclusivamente per l'ascolto di segnali deboli, non puo' essere sempre inserito.
----------------------------------------------------------------------
IN TRASMISSIONE LO SCHERMO DIVENTA A RIGHE
- e' un problema di rientro di RF ( probabile antenna difettosa o eccessiva vicinanza di parti del corpo al display )
si risolve disabilitando da MENU --> MICBAR = OFF
----------------------------------------------------------------------
NON RIESCO AD IMPOSTARE L'AGC MI RIMANE SEMPRE IN MAN
- L'AGC slow e fast servono esclusivamente per AM, DSB e CW solo in queste modalita' si possono cambiare
in FM rimane esclusivamente fissa in MAN.
Manuale italiano
Il manuale in italiano con le spiegazioni di tutte le funzioni custom è disponibile qui: https://www.universirius.com/preppers/quansheng-uv-k5-manuale-del-firmware-ijv/
