Espansione di banda ICOM IC-705 (MARS Mod)

È uscita da poco ma qualche radioamatore ha già messo mano su questa meravigliosa radio quadribanda QRP, rimuovendo due diodi è infatti possibile ampliare i range di trasmissione:

Dalla scheda bisogna dissaldare i diodi D921 e D935

Le bande su cui sarà possibile trasmettere diventeranno:

  • 1.6 ~ 54MHz
  • 68 ~ 74MHz
  • 118 ~ 174MHz
  • 400 ~ 470MHz

Da notare che a 70MHz non si ha potenza in uscita.

Questa modifica è stata provata sulla versione europea del RTX, non funziona sulla versione giapponese, nessuna notizia per il mercato americano.

Da notare che con questa modifica (non facilmente reversibile) si perderà la garanzia!!

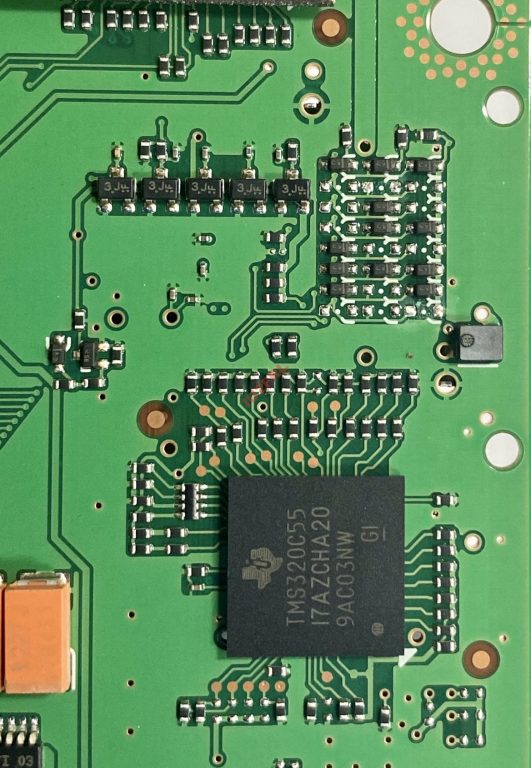

Secondo i colleghi di Mediaglobe (che hanno pubblicato la foto sottostante) l’operazione non è affatto semplice!
