Sulla cresta del successo di IC-9700 e IC-7300, Icom ha deciso di stupirci con un apparato destinato a spodestare dal trono dei QRP il caro Yaesu FT-817, creando un quadribanda su base SDR con un ampio display touch, per fare le cose in grande ha anche aggiunto GPS, Bluetooth e Wi-Fi!
Caratteristiche principali:
- Stazione ibrida base/trasportatile multibanda HF (1.8/3.5/7/10/14/18/21/24/28MHz), VHF (50/144MHz), UHF (430MHz)
- Supporta tutti i modi SSB / CW / RTTY / AM / FM e D-STAR Digital Voice
- Potenza RF 10W (con alimentazione esterna a 13,8Vcc), 5W (con batteria in dotazione)
- Campionamento diretto in RF per migliorare il rapporto segnale/rumore
- Display touchscreen TFT LCD a colori da 4,3″
- Analizzatore di spettro con la funzione real time scope
- Funzione Waterfall per visualizzare la variazione d’intensità di un segnale nel tempo e rilevare anche i segnali più deboli
- GPS integrato
- Bluetooth e wireless LAN integrato
- Funzione di registrazione / riproduzione audio (scheda di memoria micro SD)
- Dimensioni (L x A x P): 200 x 80 x 85 mm.
- Peso: 1kg (con batteria BP272 e antenna esclusa)
La radio è appena uscita sul mercato ma ha già riscosso grande successo, sul mercato infatti ha come concorrenti il FT-818 (che poco si è rinnovato rispetto al FT-817) e l’Elecraft KX3 (nonostante non offra le stesse caratteristiche come il waterfall e le VHF/UHF), nelle dimensioni ricorda molto l’Elecraft con solamente pochi millimetri di differenza.
Per corredare l’apparato sono stati creati dei simpatici accessori tra cui un capiente zaino per le attività fuori porta che consente di portare radio (in una apposita tasca) e varie antenne, sia a stilo che loop magnetica.
L’interfaccia è quella già vista su 7300 e 9700, con anche le funzionalità del DSTAR che vengono ampliate grazie alle connessioni senza fili
Scheda tecnica: IC-705_scheda_stampa_ITA
General | |||
---|---|---|---|
Frequency coverage (Unit: MHz) | |||
Receiver | 0.030–199.999 400.000–470.000 |
||
Transmitter | 1.800–1.999 3.500–3.999 5.255–5.405 7.000–7.300 10.100–10.150 14.000–14.350 18.068–18.168 21.000–21.450 24.890–24.990 28.000–29.700 50.000–54.000 144.000–148.000 430.000–450.000 |
||
Mode | USB, LSB, CW, RTTY, AM, DV, FM, WFM (Rx only) | ||
No. of memory channels | Memory channels: 500 channels (100 groups)
Scan edges: 25 channels Call channels: 4 channels (2 channels × 2 bands) |
||
Antenna connector | BNC connector (50Ω)(One connector for all bands) | ||
Power supply requirement | 13.8 V DC ±15% (with external power supply)
7.4 V DC (with BP-272) |
||
Operating temp. range | –10°C to +60°C; +14°F to +140°F | ||
Frequency stability | Less than ± 0.5 ppm
(–10°C to +60°C; 14°F to 140°F) |
||
Frequency resolution | 1 Hz | ||
Current drain Tx (Max. power) RX (Max. audio) RX (Standby) |
|
||
Dimensions | 200×83.5×82 mm; 7.9×3.3×3.2 in (W×H×D, projections not included) |
||
Weight | 1.1 kg; 2.4 lb (approx.; including BP-272) |
Transmitter | |||
---|---|---|---|
Output Power SSB/CW/RTTY/FM/DV AM |
|
||
Modulation system | SSB : Digital PSN modulation
AM : Digital low power modulation FM : Digital phase modulation DV : GMSK digital phase modulation |
||
Spurious emissions | Less than −50 dB (HF)
Less than −60 dB (50 MHz) Less than −60 dB (144/430 MHz) |
||
Carrier suppression | More than 50 dB | ||
Unwanted sideband | More than 50 dB |
Receiver | |
---|---|
Receiver system 0.030 to 24.999 MHz 25.000 MHz and above |
RF Direct Sampling Down Conversion IF Sampling |
Intermediate frequencies | 25.000 MHz and above:38.85 MHz±0.5 MHz |
Sensitivity (HF: Preamp-1 ON, 50 MHz: Preamp-2 ON, 144/430/440 MHz: Preamp ON) |
0.500 to 1.799 MHz |
1.800 to 29.999 MHz |
50 MHz to 54 MHz |
144/430/440 MHz |
SSB/CW(10 dB S/N) | – | 0.20 µV | 0.15 µV | 0.11 µV |
AM(10 dB S/N) | 13.0 µV | 2.0 µV | 1.0 µV | 1.0 µV |
FM (12 dB SINAD) | 0.5 µV (28.000 to 29.700 MHz) |
0.25 µV | 0.18 µV | |
DV (1% BER) (PN9) | 1.0 µV (28.000 to 29.700 MHz) |
0.63 µV | 0.35 µV |
Selectivity (Filter: SHARP) SSB(BW=2.4 kHz) CW(BW=500 Hz) RTTY(BW=500 Hz) AM(BW=6 kHz) FM(BW=15 kHz) DV(12.5 kHz spacing) |
More than 2.4 kHz/-6 dB / Less than 3.4 kHz/-40 dB More than 500 Hz/-6 dB / Less than 700 Hz/-40 dB More than 500 Hz/-6 dB / Less than 800 Hz/-40 dB More than 6.0 kHz/-6 dB / Less than 10 kHz/-40 dB More than 12.0 kHz/-6 dB / Less than 22 kHz/-40 dB Less than -50 dB |
||||
Spurious and image rejection ratio (SSB/CW/AM/FM) |
|
||||
Audio output power Internal SP External SP |
More than 530 mW (12Ω load at 10% distortion) More than 200 mW (8Ω load at 10% distortion) |
Ho approfittato di un viaggio di lavoro negli USA a ho deciso di prenderlo da DX-Engineering, ordinato e consegnato in 24 ore, la radio arriva in una scatola decisamente personalizzata, gli accessori inclusi sono:
- HM-243 Microfono+Altoparlante
- BP-272 Pacco batterie (Compatibile con ID-51 e simili!!)
- OPC-2421 DC power cable
Oltre a tutti i classici manuali d’uso e il catalogo DX-Egineering (si, la mia è in versione USA).
Per cominciare ad usarla in VHF e UHF ho abbinato una piccola antenna bibanda della Comet, la BNC24, uno stilo di 50cm circa. La radio ha tutte le connessioni sui fianchi, sul lato destro troviamo i connettori per ALC e Tuner oltre alla comodissima porta Micro-USB (con possibilità di ricarica) e il jack per il Keyer/Tasto oltre al Jack di alimentazione. Sul lato sinistro invece i connettori per microfono e altoparlante oltre allo slot per la scheda Micro-SD su cui è possibile importare/esportare configurazioni e salvare i log o le foto ricevute.

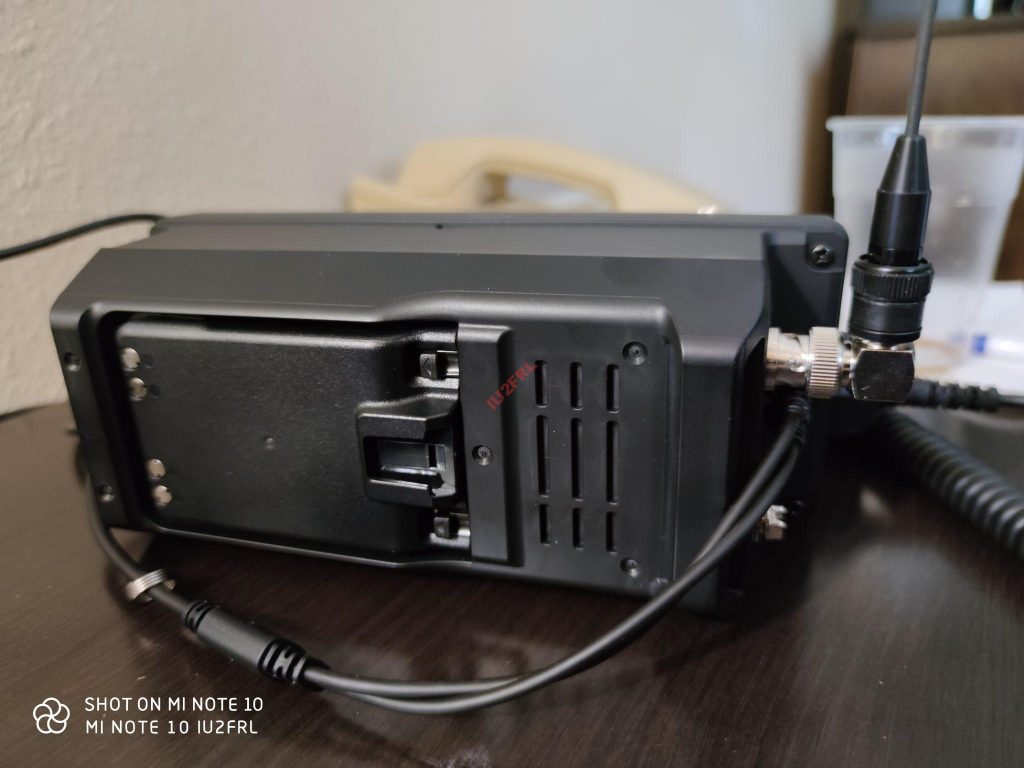

Il posteriore è completamente vuoto ed ospita solamente il pacco batterie

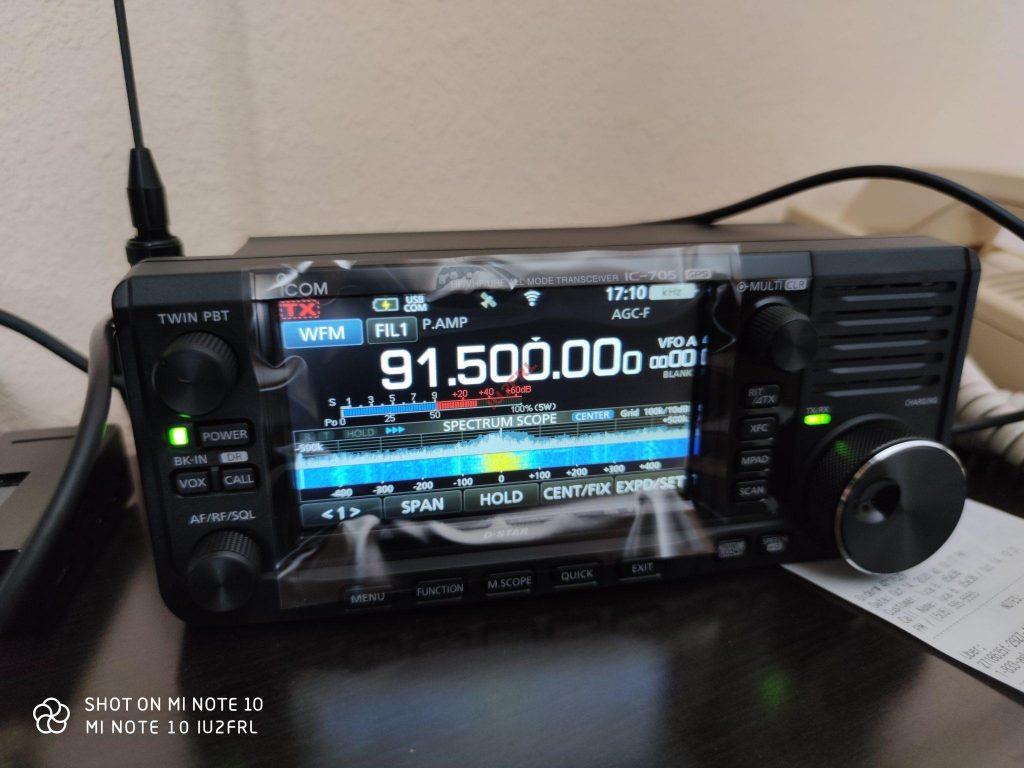

Sul pannello frontale troviamo solamente i tasti essenziali al funzionamento ed un buon altoparlante che anche con le broadcast si difende bene considerate le dimensioni
La radio pesa circa 1Kg e si tiene bene anche con una sola mano, il display (dotato di regolazione automatica della luminosità) si vede bene anche sotto il pieno sole, non ha quindi paura di essere portato in attività fuori porta. Utile anche il GPS a bordo che consente in modalità DV-G di inviare la propria posizione mediante DPRS (su Gateway DSTAR o HotSpot).
Una caratteristica che apprezzo di questa radio è il ricevitore a larga banda che si comporta molto bene anche in gamma areonauticae broadcast 88-108MHz.
Ora vediamo di farne qualche prova!
Manuale Italiano: IC-705_ITA_Basic_1
Manuale avanzato: IC-705_ENG_Advanced_1
Drivers USB: Icom_usb_serial_port_driver_ver100
Software di programmazione: Cs705_ver103
