Impostazioni della radio:
Menù – DV-GW
Gateway Select: Internal Gateway (LAN)
Internal Gateway Settings:
- Gateway Repeater: [vedi sotto]
- Terminal/AP Callsign: [vedi sotto]
- Gateway Type: Global
- UDP Hole Punch: OFF
Menù – SET – Network
DHCP: OFF
IP Address: [indirizzo IP disponibile]
Subnet Mask: 255.255.255.0
Gateway: [indirizzo del router di casa]
Primary DNS: 1.1.1.1
Second DNS: 8.8.8.8
Internet Access Line: FTTH o ADSL a seconda della velocità
Ora la parte lato server:
Andate sul gateway DSTAR dove vi siete registrati la prima volta (se non ve lo ricordate potete trovarlo QUI – la procedura funziona solo se sul server è installata la versione 3 di Icom Gateway, potete scoprirlo guardando l’angolo in alto a sinistra della pagina di login), fate il login ed impostate così i campi in “Personal Informations”

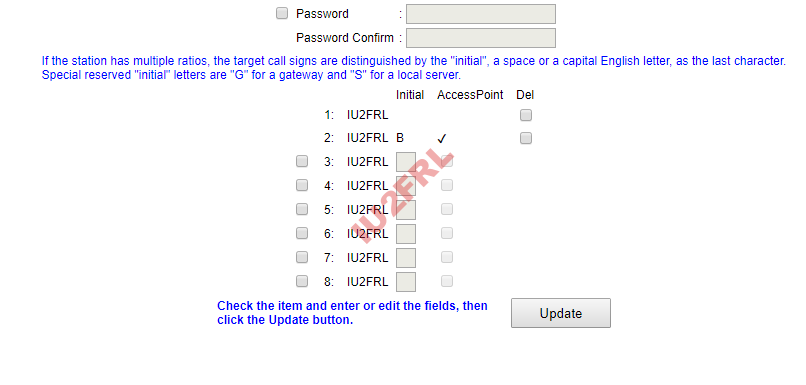

Come si vede nella foto è stata aggiunta una voce nuova in cui nel campo “Initial” ho messo la lettera “B” e attivato la spunta su “Access Point”.
Se tutto è andato a buon fine dopo aver premuto il tasto “Update” dovremmo vedere a questo indirizzo che dopo aver cercato il nostro callsign appaia così (o molto simile):
Nota: Nelle impostazioni della radio al campo “Gateway Repeater” inserire l’IP o DNS del server su cui abbiamo fatto questo passaggio, ad esempio se la nostra pagina si trova all’indirizzo:
https://ir3ug.gw.ircddb.net/PersonalInfoInit.do
nella radio dovremo inserire l’indirizzo di un server G3, scegliamone uno tra:
ir3ug.gw.ircddb.net
w6cx.dstargateway.org
xlx039.dmrbrescia.it (consigliato)
Nota: Nelle impostazioni della radio al campo “Terminal Callsign” dobbiamo inserire il nostro nominativo come inserito nella pagina, nel mio caso ho inserito:
IU2FRL B
fate molta attenzione che la somma totale dei caratteri sia 8!! se dovessero essere un numero diverso da 8 inserire più o meno spazi tra il callsign e la lettera finale
Impostazione del router (opzionale ma consigliata):
Qui la procedura cambia tra le differenti versioni/modelli del proprio modem di casa, ma il passaggio è simile, andiamo nella scheda “Port Forwarding” ed inseriamo come indirizzo IP lo stesso impostato all’inizio nella radio e come porta interna ed esterna la numero 40000, come protocollo dobbiamo scegliere UDP
Nota: La procedura funziona solamente se la nostra linea internet ci fornisce un IP Pubblico, in caso di reti NAT potrebbe non funzionare correttamente.
Aggiornamento: nel caso non si riuscisse a configurare il proprio router per aprire le porte necessarie o nel caso di una rete sotto NAT (ad esempio hotspot) possiamo usare la nuova funzione “UDP Punch” che si trova nel menù “Internal Gateway Settings”
Test del risultato:
se tutto è andato a buon fine, riavviamo la radio e poi apriamo il menù, scegliamo DV-GW e attiviamo “Terminal Mode” ora, una volta inserito nel campo “TO” il nominativo del corrispondente basta premere il PTT ed in alto dovrebbe apparire una nuvoletta con una freccia verso l’alto, se così non fosse verifichiamo nuovamente le impostazioni della radio o del router.
Note aggiuntive:
La configurazione è valida anche su IC-705
Prova sul campo:
Post Disclaimer
Informazioni Importanti
Note generali: Le informazioni contenute in questo articolo sono di carattere informativo e rispecchiano le opinioni personali del autore. Tutte le guide nel sito vengono proposte "as it is" puramente a scopo didattico. L'utente che accetta di seguirne i passaggi si assume ogni responsabilità in caso di guasto/malfunzionamento o altro problema come conseguenza della modifica.
Link di affiliazione e contenuti promozionali: Nei post di iu2frl.it posso includere collegamenti a rivenditori. Posso ricevere una piccola commissione dal rivenditore se effettui un acquisto dopo aver fatto clic su uno di questi link. I post non sono espressamente sponsorizzati da rivenditori, editori, promotori o produttori, se non diversamente specificato chiaramente e tutte le decisioni editoriali sono prese esclusivamente dagli autori dei singoli articoli.
Contenuti riguardanti regolamenti e/o normative: Eventuali riferimenti a normative non costituiscono valore legale, si tratta di libere interpretazioni ed estratti di circolari corredate da eventuali commenti, si invitano tutti gli utenti a verificare la veridicità di tali informazioni sugli organi ufficiali di riferimento, nessuna colpa o responsabilità può essere data agli autori degli articoli.
Licenza di utilizzo: Tutti i contenuti vengono condivisi con licenza CC BY-NC-SA 4.0: Questa licenza consente ad altri di remixare, adattare e sviluppare i contenuti in modo non commerciale, purché accreditino l'autore originale e concedano in licenza le loro nuove creazioni con gli stessi termini. Per maggiori informazioni visitare il sito Creative Commons.
Important Informations
General notes: The information contained in this article is of an informative nature and reflects the personal opinions of the author. All the guides/tutorial on the website are offered "as it is" for educational purposes only. The user who agrees to follow the steps assumes all responsibility in case of failure/malfunctioning or other problem as a result of the modification.
Affiliate links and promotional products: In some posts of iu2frl.it I can include links to resellers. I can get a small commission from the reseller if you make a purchase after clicking on one of these links. The posts are not expressly sponsored by resellers, publishers, promoters or producers, unless otherwise clearly specified and all editorial decisions are made solely by the authors of the individual articles.
Contents about rules and laws: Some articles may contain portions or whole laws or rules regarding specific areas, these kind of content are meant to be indicative only, no responsability can be given to the authors. Always refer to official sources when looking for rules or laws.
Contents licenses: All the contents are published as CC BY-NC-SA 4.0: This license lets others remix, adapt, and build upon your work non-commercially, as long as they credit you and license their new creations under the identical terms.. For more informations please visit Creative Commons website.
Hi, I’m trying to set-up mu new IC-9700 for the first time in DV (Dstar) but besides reaching the repeater and he answer me my communication is not forward to the Dstar Network. ON the 9700 in
MENU –CS the option R2 that is related with the Gateway appears as NOT USED, so can someone explain why and why my call doesn’t reach the Dstar network?
Many thanks
CT1BSD
Hello, the RPT2 is the destination of your call, if you want to pass on the DSTAR Network you need to pass trough the gateway, first you need to register to a DSTAR repeater (just once and just to one repeater, multiple registration will cause your call to be dropped), then you configure the radio as follow (just an example assuming the repeater you are talking to is IR3UG:
TO: CQCQCQ
RPT1: IR3UG B
RPT2: IR3UG G
“TO” is the destination of the call, CQCQCQ means to anybody listening, RPT 1 is the repeater you are talking on make sure to fill the 8 character, for example if the repeater is only 5 letter long you need to place two “spaces” between the name and the port – B is for UHF, A is for 1200 and C is for VHF) and on RPT2 the same but with G at the end
