Transverter SG-LABS per i 13cm

al rientro dal Camp LZ19YOTA ho deciso di sfruttare l’occasione del viaggio in Bulgaria per contattare SG-LABS ed ordinare un transverter. L’attività principale sarà l’uplink su Oscar 100, le apparecchiatura disponibili su internet sono svariate tra cui molti up-converters ma la differenza di prezzo è talmente poca che ho preferito un transverter completo per non togliermi la possibilità di qualche attività a 2.4GHz.

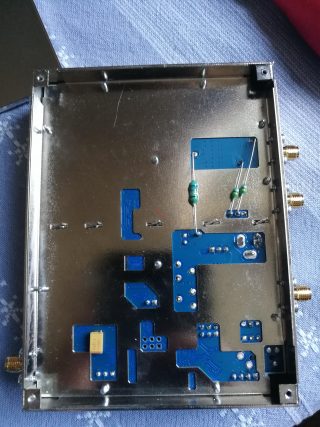

La circuiteria è veramente ben fatta e tutti gli esemplari vengono testati (nel mio si vede un piccolo condensatore aggiunto a posteriori), la frequenza del oscillatore locale è programmabile via UART o con dei jumper all’interno, è anche possibile separare le linee di trasmissione e ricezione verso l’antenna dissaldando un ponticello all’interno, è già prevista anche la possibilità di utilizzare un riferimento di frequenza esterno e include un sequencer per pilotare amplificatori

Insieme al transverter mi è anche stata regalata una piccola antenna direttiva 3 elementi da usare come illuminatore per una parabola.

Manuale: 2300 MHzTransverter_V1.4b
