Tracker APRS su Icom IC-E2820

La notte porta consiglio, e magari se dopo una abbondante mangiata la cosa non può che migliorare, ho un IC-E2820 in macchina, un apparato stupendo e full-optional… o quasi! Nella radio manca infatti il supporto nativo al APRS ma ha al suo interno tutte le componenti per implementarlo:

  • GPS Standard NMEA con uscita RS232
  • Porta Packet a 1200/9600bps
  • possibilità di dedicare uno dei due VFO al Packet

ho deciso allora di prendere lo Sketch di questo articolo ed adattarlo alla mia radio, il materiale necessario è esattamente lo stesso, la sola differenza sta nel PTT, per cui ho scelto un BC547 con collettore alla presa PTT della radio, emettitore a massa e la base al PIN7 di Arduino, resta invariato il filtro passa basso e il trimmer per la modulazione che stavolta però andrà regolato per avere poco meno di 700mVpp in uscita.

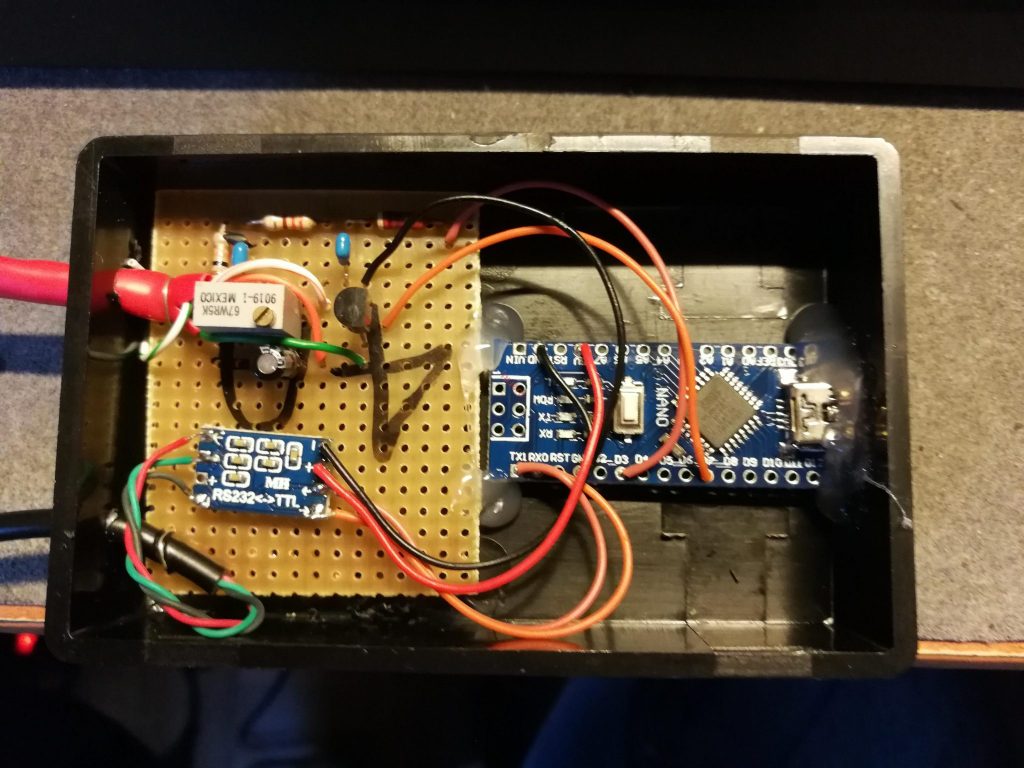

il risultato diventa veramente piccolo ma funziona davvero bene!


dalla scatola escono i due cavi per la seriale e per la porta Packet su un lato mentre l’alimentazione di Arduino dal lato opposto tramite USB

basta accenderlo ed ecco qua!

ovviamente sulla radio bisogna configurare il VFO da usare per il Packet, la velocità del GPS a 9600 e attivare RMC, GGA e GGL nelle stringhe dati

Link al firmware: Trackuino-2820Auto
