Il primo circuito che vi presento è un piccolo ricetrasmettitore CW QRP per i 40m che si trova facilmente sui noti negozi online (vi lascio i link qui sotto). Il costo è inferiore ai 10 euro e grazie ai pochi componenti è alla portata di tutti, anche per chi vuole iniziare da zero.
Schema elettrico
Lo schema è un derivato del progetto originale di George Burt GM3OXX del 1983 ed uscito sulla rivista SPRAT.
La South Canadian Amateur Radio Society ha pubblicato uno dei migliori riferimenti per il Pixie a queso indirizzo. Include collegamenti ad alcune delle migliori risorse disponibili.
La “chiave” di Volta del circuito è capire come il tasto influisca su R5, C9, W1 e D3.
In trasmissione:
R5, C9 e W1 vengono esclusi, Q2 funge da amplificatore di potenza di classe B per l’oscillatore locale Colpitts che finisce in antenna tramite filtro a pi-greco che si traduce in un’onda approssimativamente sinusoidale (elimintazione delle armoniche). L’effetto del condensatore padder W1/D2 viene rimosso dall’oscillatore Colpitts, risultando in una frequenza di trasmissione che dovrebbe essere precisa su 7,023 MHz. D3 conduce verso massa disabilitando completamente l’amplificatore audio LM386.
In ricezione:
D3 è polarizzato inversamente abilitando l’amplificatore audio LM386, R5, C9 e W1 tornano tutti in gioco.
Il condensatore W1/D2 consente la regolazione della frequenza di ricezione (7023-7026 KHz) e l’elevata resistenza di R5 disabilita efficacemente l’amplificatore RF (Q2) e lo trasforma in un semplice mixer come parte di un ricevitore a conversione diretta.
C9 diventa un cortocircuito sulle frequenze RF ed elimina f1, f2 e f1+f2, lasciando f1-f2 (audio BF) da passare all’amplificatore LM386
Caratteristiche
- La frequenza di trasmissione è fissata a 7.023MHz da un quarzo mentre la ricezione è più ampia e spazia da 7.023 a 7.026MHz.
- Può essere alimentato da una batteria a 9V o tramite un alimentatore tra i 9 ed i 12V DC (oltre i 12V si rischia di danneggiare il LM386)
- Dimensioni del PCB circa 5 x 5cm
- Potenza in uscita: 0.8W(alimentato a 9V) / 1.2W(alimentato a 12V)
- Impedenza di antenna: 50ohm, sbilanciata (non inclusa)
- Peso totale: 24g circa
- Uscita audio: cuffie a bassa impedenza
- Soppressione spurie (armoniche): -20dB
Il KIT di montaggio
Il kit arriva completo di PCB e connettori, bisogna solo aggiungere il tasto, l’antenna ed un paio di cuffie.
I componenti sono tutti presenti (addirittura alcuni condensatori extra)
Facciamo solamente attenzione alle induttanze (sono di colore verde/azzurro) che non vanno confuse con le resistenze del KIT.

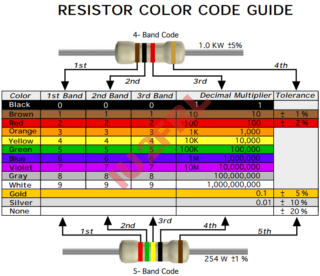

Un piccolo multimetro ci può venire in aiuto per riconoscere le resistenze nel circuito nel caso in cui non siamo a nostro agio con il codice colori.
Costruzione del KIT
L’ordine di montaggio è sempre il solito: dai componenti bassi a quelli più alti. In questo circuito notiamo però che tutte le resistenze sono montate in verticale, possiamo aiutarci piegando leggermente i piedini dei componenti per evitare che cadano durante la saldatura.
il secondo passo sono i condensatori ceramici, non essendo polarizzati non dobbiamo preoccuparci eccessivamente della direzione in cui li montiamo.
Passiamo poi ai semiconduttori, sia diodi che transistor, facciamo attenzione alla posizione seguendo il disegno sul circuito, i diodi andranno montati con la linea colorata verso il vertice del triangolo sul PCB, per i transistor invece seguiamo il lato piatto.
ora proseguiamo con le tre induttanze, lo zoccolo per il LM386 ed i jack di alimentazione e per gli accessori. Saldiamo anche il trimmer facendo attenzione a non scaldarlo eccessivamente per non danneggiarlo.
l’ultimo passo è il connettore BNC che servirà per l’antenna, qui dobbiamo fare attenzione a non deformare i due piedini di collegamento (quelli sottili) ed evitare corto circuiti. I due piedini più grossi sono solamente di fissaggio, è consigliabile metterci una goccia di stagno.
Una volta completato dobbiamo solamente collegare un antenna, un paio di cuffie ed una pila da 9V per iniziare a ricevere, buon divertimento!
