Manuali:
- Manuale base: IC-705_ITA_Basic_1
- Manuale avanzato: IC-705_ENG_Advanced_2
Lato sinistro
Connettore antenna
Collegare a un connettore coassiale 50 Ω tipo BNC.
NOTA: è stato più volte osservato che i connettori BNC a 90° possono creare problemi di SWR, in tal caso fare riferimento a questo articolo NR770 Antenna su Icom 705
Jack Speaker/Microphone
La connessione è divisa in due jack differenti:
- Jack 3.5mm per altoparlante/cuffia
- Jack 2.5mm per microfono
L’uscita per altoparlante/cuffia ha una impedenza di uscita selezionabile tramite un menù SET > Connectors > SP Jack Function. Anche l’uscita microfonica è configurabile, la tensione di uscita si può scegliere dal menù SET > Connectors > MIC Jack 8V Output.
Utile sapere che è prevista una protezione automatica nel caso in cui si colleghi un altoparlante mentre l’uscita è impostata in modalità cuffie, l’uscita verrà automaticamente disattivata e ripristinata alla successiva riaccensione della radio.

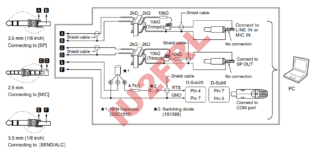

Collegare accessori esterni: https://www.fbnews.jp/202104/ww04/
Micro SD
È possibile utilizzare una scheda microSD fino a 2 GB o una microSDHC fino a 32 GB. Il FileSystem supportato è FAT32, si consiglia di formattarla direttamente dalla radio
GND
Quando si collega una fonte di alimentazione CC esterna, collegare a terra il ricetrasmettitore utilizzando il terminale di messa a terra [GND] sul pannello laterale, per evitare scosse elettriche, interferenze televisive (TVI), interferenze di trasmissione (BCI) e altri problemi. Per i migliori risultati, connettere un cavo o una piattina a sezione spessa a una barra di terra lunga. Rendere la distanza tra il terminale [GND] e la terra la più corta possibile.
AVVERTENZA! MAI connettere il terminale [GND] a un tubo del gas o elettrico, poiché la connessione potrebbe causare un’esplosione o una scossa elettrica
Lato destro
Jack SEND/ALC
Il connettore ALC consente di immettere la tensione ALC (–4 ~ 0 V) quando si utilizza con un amplificatore lineare non Icom.
Il connettore SEND serve per controllare un dispositivo esterno, come un amplificatore lineare non Icom, il terminale va a stato logico basso quando il ricetrasmettitore trasmette. Da notare che nonostante sia indicato come I/O (quindi a logica potrebbe anche essere usato come comando verso la radio), non vi è alcun riferimento al suo utilizzo come input.
Jack TUNER
Su questo jack non vi sono molte informazioni se non il cablaggio verso accordatori ICOM, chi ne avesse notizie vi prego di contattarmi
Jack KEY
Collegare un tasto paddle o un tasto verticale usando un JACK da 3.5mm, la tipologia di tasto è impostabile da KEYER > EDIT/SET > CW-KEY SET > Key Type.
Interessante notare che a questo connettore è possibile abbinare un tastierino esterno per le macro, è possibile inviare i contenuti della memoria da una delle 8 memorie. È possibile inviare i contenuti della memoria da un manipolatore di Memoria CW (M1 ~ M8), da memoria vocale SSB/AM/FM/DV (T1 ~ T8) o da memoria RTTY (RT1 ~ RT8) da trasmettere. Un articolo con foto e schemi si trova qui: Tastiera memorie per ICOM 705
Connettore di alimentazione
Accetta la corrente CC regolata di 13,8 V CC ±15% attraverso il cavo di alimentazione CC in dotazione. La massima potenza di trasmissione dipende dalla fonte di alimentazione:
- Quando si utilizza una fonte di alimentazione CC esterna (13,8 V CC): 10 W
- Quando si utilizza il pacco batterie: 5 W
Per caricare il pacco batterie mentre il ricetrasmettitore è acceso, impostare la seguente voce su “ON” (predefinito) SET > Function > Charging (Power ON)
NOTA: Non è possibile collegare il cavo accendisigari opzionale (CP-22 and CP-23L) al jack [DC 13.8 V] di IC-705.
Micro USB
Utilizzare la porta microUSB (1.1/2.0) tipo B per:
- Caricare il pacco batterie accluso.
- Ricevere e Trasmettere in RTTY
- Ricevere un segnale AF o IF 12 kHz.
- Trasmettere un segnale AF da modulare
- Inviare dati meteo per la trasmissione della stazione meteo (DV).
- Interfaccia CAT tramite i comandi CI-V.
- Modifica memorie e impostazioni utilizzando il software CS-705.
- Controllo remoto utilizzando RS-BA1
- Utilizzo della funzione Gateway esterno.
