Modifica uscita 13.8V su presa ACC Yaesu FT-817

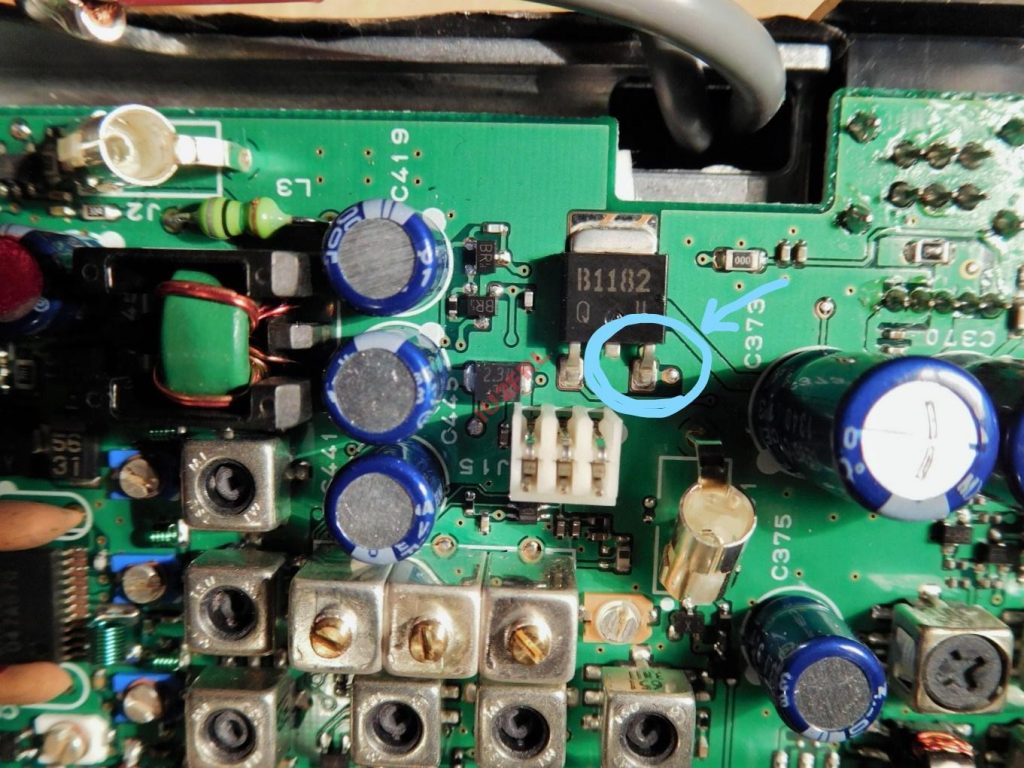

in vari progetti, tra cui l’interfaccia CAT per satelliti ho usto la presa accessori dello Yaesu FT-817 per alimentare piccola circuiteria esterna, questo però ha lo svantaggio che nella configurazione di default tali circuiti restino sempre alimentati in quanto tale PIN è direttamente collegato (tramite una R da 0Ohm ed un fusibile in serie all’ingresso di alimentazione della radio – sia batteria che DC), per ovviare al problema si può dissaldare la resistenza marchiata come R1235 e saldare un filo sul drain di Q1082. Così facendo la tensione sulla presa accessori si attiverà solo all’accensione della radio risparmiando della preziosa batteria.

La modifica è semplice, la posizione di R1235 varia a seconda della revisione di PCB della radio, in alcune varianti (V3 e  V4) si trova sulla parte superiore del PCB accanto al connettore, nella mia versione invece si trovava al di sotto della main board come indicato dal Service Manual FT817.
