Modifica Potenza Motorola DR3000

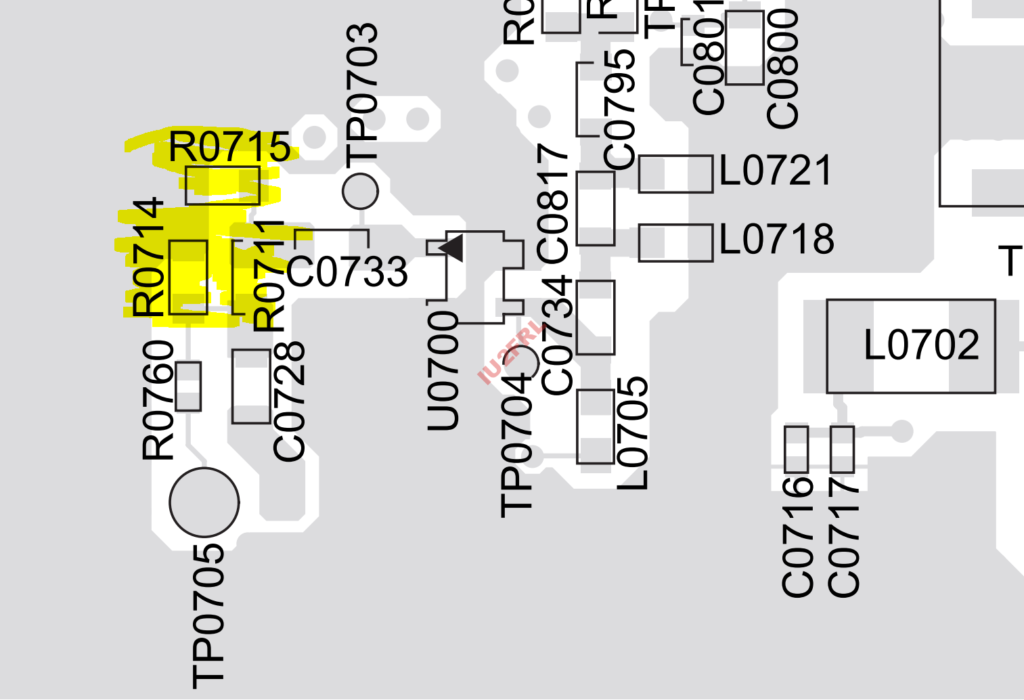

Del ripetitore DMR di cui abbiamo parlato nel precedente articolo (link)  esistono diverse varianti con diversi range di frequenza e di potenza in uscita, nel caso in cui volessimo convertire un modello LOW Power in HIGH Power o viceversa dobbiamo solamente cercare un partitore resistivo composto da R0714, R0711 e R0715 che si trova nella radio di trasmissione appena prima al driver U0700 (ADA4743). Vediamo la differenza nel modello UHF:

Versione Low Power

Versione High Power

Analisi circuitale

Entrambe le circuiterie sono identiche dal punto di vista dei componenti di potenza, l’unica differenza la fa un piccolo partitore che nella versione ad alta potenza limita l’ingresso della catena di trasmissione a 0dBm mentre nella versione ad alta potenza la mantiene a -5dBm. In entrambe i casi tale segnale viene poi amplificato da componenti attivi identici e con un guadagno fisso fino ad arrivare alle potenze dichiarate di targa.

Versione Low Power:

  • R0714: 68ohm
  • R0711: 150ohm
  • R0715: 68ohm

Versione High Power:

  • R0714: 91ohm
  • R0711: 82ohm
  • R0715: 91ohm

Modifica della radio

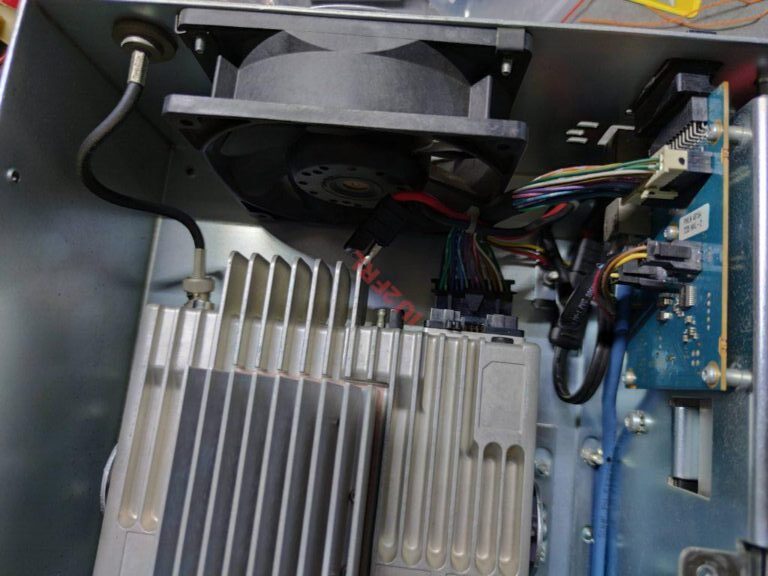

Il partitore si trova nella faccia inferiore della scheda di potenza, i componenti sono facilmente accessibili e non vi è bisogno di rimuovere schermature, serve solo tanta pazienza per arrivare al PCB senza danneggiare la componentistica o i connettori. Attenzione anche a non piegare eventuali lamelle metalliche di messa a terra.

Service manual

Manuale completo: DR3000-DetailedService
