Lo scorso weekend un amico mi ha portato il suo Kenwood TM-D710, una interessante radio in grado di ricevere e trasmettere pacchetti via APRS, l’unica sua “mancanza” (o “feature”, scegliete quale lato della stessa medaglia vi piace di più) è che richiede un GPS esterno connesso in RS-232 tramite il jack da 3.5mm sul lato del frontalino. Per gli utilizzi in veicolare si può però installare un modulo GPS nel ampio display in modo da non avere hardware esterno in giro.
Materiale necessario
- Kenwood TM-D710
- GPS NMEA TTL: Link Amazon
- Convertitore TTL-RS232: Link Amazon
- Saldatore: Link Amazon
- Cavetti sottili (0.25mm): Link Amazon
- Stagno: Link Amazon
Ricerca delle alimentazioni

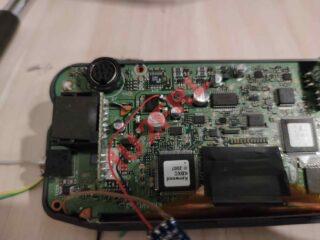

Il primo passo è quello di prelevare le tensioni per comandare il nostro GPS, la massa si trova un po’ ovunque sul PCB, il punto più comodo è il piedino dal lato del flat del display del condensatore tra C1 e C2 mentre il positivo possiamo prenderlo direttamente dal piedino di destra di IC6
Cablaggio del MAX232
Qui la procedura è abbastanza semplice, basta saldare la massa sul “-” ed i 5V sul “+”, saldare poi un filo dal pin RXD del jack da 3.5mm al simbolo della freccia verso il fuori dal lato RS-232 (è indicato sul PCB).
Cablaggio del GPS
Anche qui si tratta di tre fili: VCC, GND e TXD che andranno collegati rispettivamente a “+”, “-” e alla freccia che entra nel lato TTL del modulo
Antenna GPS
Consiglio vivamente di usare il modello quadrato grande circa 20x20mm e di posizionarlo (isolandolo con del nastro) direttamente dentro al frontalino, lo spazio c’è a sufficienza e la plastica della scocca non interferisce minimamente con la ricezione
Impostazione della radio
Il modulo GPS di default comunica a 9600 baud, dobbiamo quindi impostare tale velocità sulla radio ed attendere il fix del GPS
