DIY Kit amplificatore HF per apparati QRP

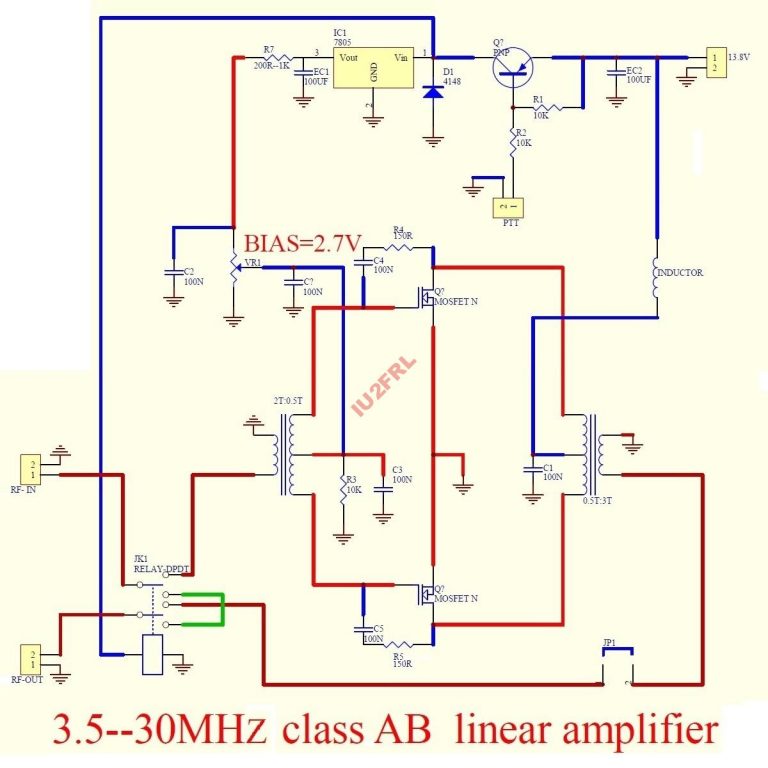

Dalla cina è arrivato un nuovo KIT che ho montato con molta ansia, un piccolo amplificatore per HF, accetta in ingresso fino a 5W ed eroga circa 80W in HF (il rendimento cala un po’ all’avvicinarsi ai 10m). Il kit arriva parzialmente assemblato, la componentistica SMD è già in posizione e non rimane che saldare i finali ed avvolgere i trasformatori. Nonostante i finali siano stati grattati basta una piccola ricerca per capire che si tratta di IRF530.

Il filo contenuto nel KIT è più che sufficiente, il trasformatore in ingresso va avvolto con due spire al primario, mentre il secondario è composto dal trasformatore stesso. in uscita dai finali invece sono tre spire.

Recensione di DK9JC: Link
Link eBay: DIY KIT
