Arduino DX Cluster Client

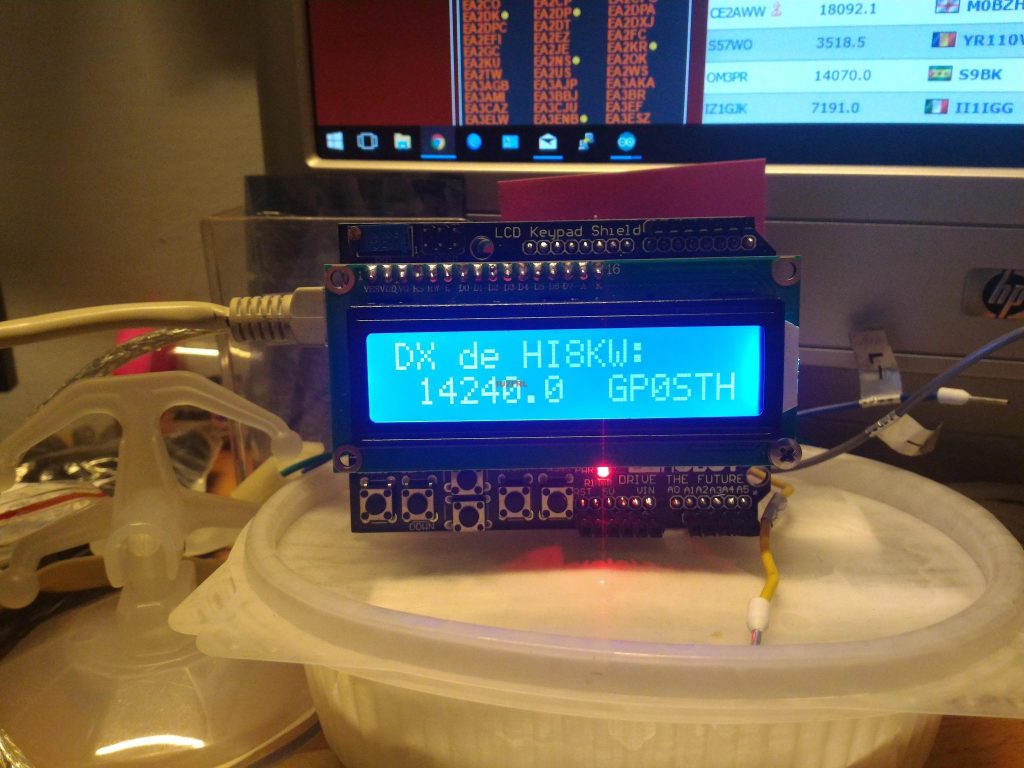

Ero da tempo alla ricerca di un client semplice e comodo per ricevere i Cluster DX dai principali siti ma non ho trovato nulla che mi abbia soddisfatto, ho così creato con un Arduino, uno Shield Ethernet (Chipset W5100) e uno Shield Display (DFRobot LCD Keypad Shield) un client telnet che riceva e visualizzi sul display il Cluster più recente:

Dx Cluster Client

e sulla porta seriale l’elenco completo dei Cluster con i commenti e l’orario:

Dx Fun Cluster Serial

il tutto in un magico sandwitch di schede:

la configurazione e l’utilizzo del software sono estremamente semplici, se usate come nel mio caso uno shield LCD che sfrutta anche il PIN10 di Arduino vi consiglio di dissaldargli il pin in quanto crea problemi al modulo ethernet. Prima di caricare sul vostro Arduino lo sketch basta solo inserire un IP appartenente alla vostra subnet da assegnare alla scheda (con relativo gateway) e inserire il vostro nominativo (dopo esservi registrati su DX Cluster).



Link allo sketch: DXFun_Cluster_V2

Articolo: Client DX FUN Cluster per Arduino



Versione di DO5JWA

Qualche giorno fa mi ha scritto il collega OM DO5JWA dicendomi che aveva ripreso il mio script adattandolo al ESP8266 rendendolo portatile (con tanto di WiFi)

Hello, I built your Arduino DX cluster display on an ESP8266-UNO board. The WiFi makes you even more flexible and you could use the smartphone’s hotspot function on a field day.

Ecco il file del sorgente: DXFun_Cluster_V2_esp8266_wifi
